Забыть о проводах: как собрать современную систему видеоконференцсвязи для переговорной

Хаос проводов на столе — симптом устаревшего подхода к видеосвязи. Веб-камера на ноутбуке, настольный микрофон, десятки HDMI-кабелей создают технические проблемы. Все это портит впечатление для клиентов и партнеров.

Современная система видеоконференцсвязи работает иначе. Минимум кабелей, профессиональное качество видео 4K и звук без помех. Запуск совещания одной кнопкой на сенсорной панели. Никаких настроек и поиска нужного входа на дисплее.

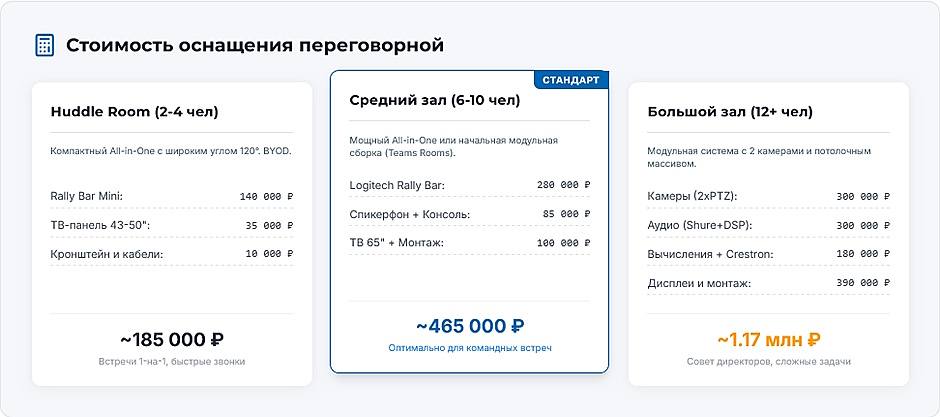

Переговорная на 4 человека требует 150-200 тысяч рублей. Зал на 15 участников обойдется в 400-600 тысяч. Разбираем, как собрать систему ВКС под конкретные задачи и бюджет.

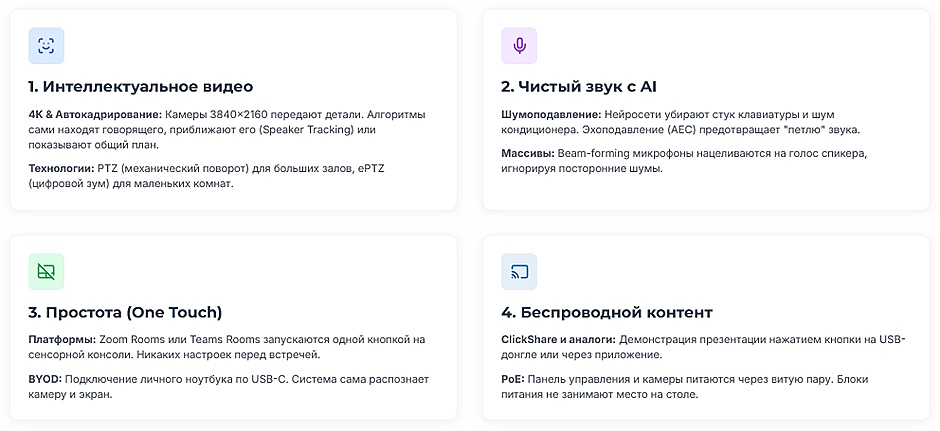

Три кита современной системы ВКС

Система ВКС строится на трех технологиях.

Интеллектуальное видео. Камеры 4K (3840×2160 пикселей) передают детали презентаций. Автокадрирование отслеживает говорящего и приближает его. Алгоритмы распознавания лиц выделяют активных участников.

Чистый звук. Микрофонные массивы с AI-шумоподавлением убирают клавиатурный стук. Фильтруется шум кондиционера и уличные звуки. Эхоподавление (AEC) предотвращает обратную связь. Автоматическое усиление голоса (AGC) выравнивает громкость.

Простота работы. Облачные платформы Zoom Rooms или Microsoft Teams Rooms запускаются одним касанием. BYOD (Bring Your Own Device) — подключение личного ноутбука через USB-C. Система автоматически распознает устройство.

Провода остаются только для питания и Ethernet. Демонстрация контента идет через беспроводные адаптеры ClickShare. Участник нажимает кнопку на HDMI-донгле — слайды на экране. Камера и микрофоны подключаются к мини-ПК одним USB-кабелем.

Панель управления работает по PoE. Питание и данные идут через одну витую пару. Блок питания на столе не нужен.

All-in-One или модульная сборка: два пути

Есть два подхода к построению системы ВКС.

All-in-One (видео-саундбар) — готовое устройство с камерой, микрофонами и динамиками. Все в одном корпусе, который вешается под телевизор. Модульная система — отдельные компоненты: PTZ-камера, спикерфон, мини-ПК, дисплей, консоль управления. Каждый элемент подбирается индивидуально.

Выбор определяет бюджет, скорость внедрения и гибкость на годы вперед.

All-in-One саундбары: установка за час

Видео-саундбары представлены моделями Logitech Rally Bar, Poly Studio X70, Yealink A20. Все компоненты в корпусе шириной 80-120 см. Крепление на стену под дисплеем.

Камера 4K с углом обзора 90-120° захватывает всех участников. Микрофонный массив из 4-8 элементов покрывает зону 4-6 метров. Встроенные динамики обеспечивают звук без внешних колонок. Подключение к ПК через USB или автономная работа с Zoom Rooms.

Преимущества: установка за 1-2 часа без интегратора, один кабель питания плюс USB или Ethernet, эстетичный вид без проводов, фиксированная стоимость до покупки, сертификация под Zoom и Teams гарантирует совместимость.

Недостатки: сложно заменить только камеру при апгрейде, дальность захвата звука максимум 6-8 метров, для залов на 15+ человек мощности недостаточно, угол обзора камеры фиксирован.

Модульная система: гибкость для любых задач

Модульный подход — подбор каждого компонента отдельно.

Типовая комплектация: PTZ-камера на стене (Logitech Rally Camera, AVer CAM520 Pro) — поворот 180° по горизонтали, зум 10-20×, разрешение 4K; спикерфон на столе (Jabra Speak 750, Yamaha YVC-1000) или потолочные микрофоны (Shure MXA910); мини-ПК Intel NUC для Zoom Rooms; дисплей 55-75" или проектор; сенсорная консоль Logitech Tap или Crestron.

Преимущества: гибкость под любую архитектуру помещения, масштабирование без замены всего комплекта, точечный апгрейд отдельных компонентов, поддержка больших залов и нестандартных сценариев.

Недостатки: сложнее подбор совместимых компонентов, больше кабелей (HDMI, USB, питание), выше стоимость интеграции (монтаж 1-2 дня), итоговая цена непредсказуема до проектирования.

Сравнительная таблица

Для стандартной переговорной на 6 человек All-in-One оптимален. Для зала совета директоров или L-образного стола нужна модульная система.

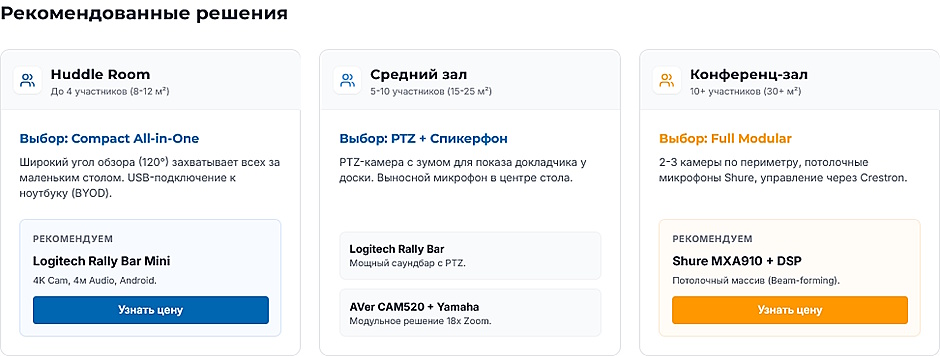

Huddle room (2-4 участника)

Компактное помещение 8-12 м². Небольшой стол. Задачи: быстрые совещания 1-на-1 с удаленным коллегой, демонстрация экрана, видеозвонки вместо телефонных переговоров. Это комната для встреч на 15-30 минут.

Рекомендация: компактный All-in-One саундбар. Широкий угол обзора 120° захватывает всех за столом. Микрофонный массив 3-4 метра покрывает комнату. Режим BYOD критичен - участники приходят со своими ноутбуками. Подключают USB-кабель к саундбару, запускают Zoom на своей машине.

Пример комплекта: Logitech Rally Bar Mini (камера 4K 120°, микрофоны 4м, динамики, Android для Zoom Rooms) — 140 000 ₽ + ТВ-панель 43-50" - 35 000 ₽ + кронштейн и кабели — 10 000 ₽. Итого: 185 000 рублей.

Средняя переговорная (5-10 участников)

Помещение 15-25 м². Конференц-стол на 6-10 мест. Задачи: еженедельные командные встречи с удаленными сотрудниками, клиентские презентации, гибридные совещания (половина в зале, половина онлайн). Основной тип переговорной для большинства компаний.

Рекомендация: мощный All-in-One класса Rally Bar или начальная модульная сборка. PTZ-камера дает механическое приближение к докладчику у доски. Автоматическое отслеживание активного говорящего (speaker tracking). Выносной спикерфон в центре стола обеспечивает лучший захват голосов.

Пример для Microsoft Teams Rooms: Logitech Rally Bar (камера 4K PTZ, микрофоны 6м, динамики) — 280 000 ₽ + спикерфон Rally Mic Pod — 35 000 ₽ + ТВ 55-65" — 60 000 ₽ + консоль Logitech Tap — 50 000 ₽ + монтаж - 40 000 ₽. Итого: 465 000 рублей.

Альтернатива для Zoom Rooms: PTZ-камера AVer CAM520 Pro (Full HD, 18× зум) — 80 000 ₽ + спикерфон Yamaha YVC-1000 (микрофоны 6м, расширение до 10м) — 60 000 ₽ + мини-ПК Intel NUC 11 — 80 000 ₽ + ТВ 55" - 50 000 ₽ + консоль — 40 000 ₽ + монтаж — 50 000 ₽. Итого: 360 000 рублей.

Большой конференц-зал (10+ участников)

Помещение 30+ м². Длинный стол на 12-20 мест или несколько зон. Задачи: заседания совета директоров, переговоры с крупными клиентами, внутренние вебинары для десятков участников.

Рекомендация: только модульная система. Одна камера не захватит всех участников длинного стола. Нужны 2-3 PTZ-камеры по периметру для обзора всех зон. Настольные спикерфоны не дадут равномерный захват.

Требуются потолочные микрофонные массивы с beam-forming. Они направляют зону захвата на говорящего. Или конференц-система с персональными микрофонными пультами. Аудиопроцессор (DSP) сводит сигналы от нескольких микрофонов. Система управления (Crestron, AMX) интегрирует видео, звук, освещение.

Пример комплекта: 2× PTZ-камера Logitech Rally (4K, автотрекинг) — 300 000 ₽ + потолочный микрофон Shure MXA910 — 180 000 ₽ + аудиопроцессор Shure P300 — 120 000 ₽ + мини-ПК Intel NUC 13 Pro — 100 000 ₽ + 2× дисплея 75" — 240 000 ₽ + панель Crestron — 80 000 ₽ + монтаж — 150 000 ₽. Итого: 1 170 000 рублей.

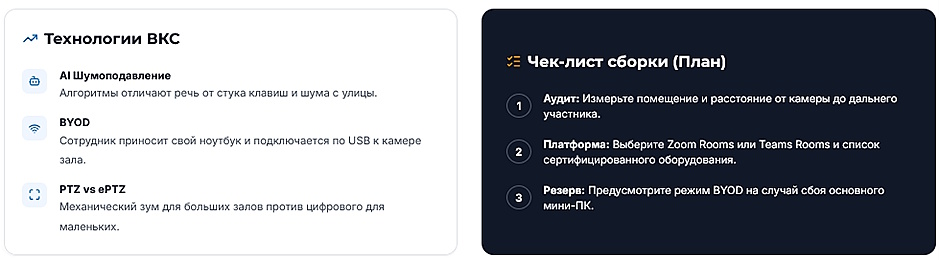

Пошаговый план сборки

Шаг 1. Аудит помещения. Измерьте длину, ширину, высоту рулеткой. Посчитайте максимальное количество участников. Оцените освещение — окна создают засветку камеры. Проверьте акустику - стеклянные стены дают эхо. Определите расстояние от дальнего участника до места установки камеры.

Шаг 2. Выбор платформы ВКС. Zoom, Microsoft Teams, Cisco Webex, Google Meet имеют списки сертифицированного оборудования. Logitech и Poly сертифицированы под все платформы. Yealink и Huawei — частично (Zoom и Teams). Если в компании используется Teams, выбирайте Microsoft Teams Rooms. Сертификация гарантирует стабильную работу.

Шаг 3. Подбор оборудования. Камера: угол обзора должен охватывать весь стол (для 3 метров на расстоянии 2м нужен угол 90°+), разрешение 4K для больших дисплеев, PTZ для залов где докладчик перемещается. Микрофоны: зона покрытия до самого дальнего участника с запасом 20-30%, шумоподавление и эхоподавление обязательны. Вычисления: мини-ПК с Intel Core i5/i7 11-13 поколения, минимум 8 ГБ RAM, SSD 256 ГБ. Дисплей: диагональ = расстояние до дальнего зрителя / 1,5-2 (для 4м нужен 55-65").

Шаг 4. Монтаж и кабели. Камера монтируется на стену над дисплеем на высоте 1.8-2.2м для обзора лиц. Или под потолок в центре для обзора 360°. Кабели (HDMI, USB, питание) прокладываются в кабель-каналах вдоль стен. Никаких свободно висящих проводов. PoE-коммутатор в серверную питает консоль управления, IP-камеры, точку Wi-Fi через витую пару.

Шаг 5. Настройка и тестирование. Калибровка камеры: установите позицию по умолчанию (кадр захватывает всех), настройте пресеты PTZ (позиция 1 — общий план, позиция 2 — доска, позиция 3 — докладчик). Настройка звука: включите эхоподавление (AEC), выровняйте уровни микрофонов. Проведите тестовые звонки с удаленными участниками. Соберите обратную с

Камеры: PTZ, ePTZ, разрешение 4K

PTZ (Pan-Tilt-Zoom) — камера с механическим приводом. Поворот (Pan) на 180-360°, наклон (Tilt) на 90-180°, оптическое увеличение (Zoom) 10-20×. Управление через джойстик или автоматическое отслеживание говорящего. Камера определяет источник звука и поворачивается. Углы обзора 70-90° в широком режиме. Примеры: Logitech Rally Camera (4K, 15× зум), AVer CAM520 Pro (Full HD, 18× зум).

ePTZ (Electronic PTZ) — камера с фиксированной оптикой без движущихся частей. Зум и панорамирование программные — процессор вырезает нужную область из полного кадра. Угол обзора широкий: 120-180°. Преимущества: нет механики (выше надежность), бесшумная работа, одновременный захват нескольких зон. Недостатки: зум ограничен разрешением сенсора (3-5×). Примеры: Logitech MeetUp (ePTZ 120°, 5× зум), Huawei IdeaHub Bar (ePTZ 133°).

Разрешение 4K (3840×2160) критично для нескольких сценариев. Большие дисплеи 65"+ — Full HD размывается. Захват мелких деталей — текст на слайдах, чертежи. Цифровой зум в ePTZ — при увеличении 4K сохраняет детализацию. Для huddle room с дисплеем 43" достаточно Full HD. Экономия 20-30% стоимости камеры.

Микрофоны, спикерфоны, шумоподавление

Спикерфон — настольное устройство с микрофонами и динамиками в одном корпусе. Радиус захвата у бюджетных моделей 2-3 метра. У продвинутых — 4-6 метров. Микрофонный массив (4-8 элементов) определяет направление на говорящего. Динамики воспроизводят голоса достаточно громко для комнаты 15-20 м². Примеры: Jabra Speak 750 (микрофоны 3м, USB + Bluetooth), Yamaha YVC-1000 (микрофоны 6м, расширение до 10м через модули YVC-MIC1000EX). Подходит для малых и средних переговорных.

Потолочные микрофоны — массивы, монтируемые на потолок. Захват 360° (круговой) или направленный (beam-forming). Радиус до 6-8 метров от одного устройства. Преимущества: незаметны в интерьере, захватывают голоса равномерно со всех мест, не занимают место на столе. Недостатки: сложнее монтаж (прокладка кабеля в потолке), выше стоимость. Примеры: Shure MXA910 (beam-forming, 8 зон захвата, Dante), Sennheiser TeamConnect Ceiling 2 (круговой захват 6м). Обязательны для больших залов и U-образных столов.

Шумоподавление — алгоритмы машинного обучения. Отличают человеческую речь от фоновых звуков. Убирают клавиатурный стук, шум кондиционера, звуки с улицы, шелест бумаги, скрип стульев. Встроены в современные спикерфоны и в Zoom/Teams (опция в настройках). Эхоподавление предотвращает попадание голоса из динамика обратно в микрофон. Нет эха и свиста обратной связи.

Кодеки, мини-ПК, платформы ВКС

Аппаратный кодек — специализированное устройство для видеоконференций. Поддерживает протоколы SIP и H.323 для корпоративных серверов ВКС. Работает независимо от облачных платформ. Шифрование AES-256. Примеры: Polycom RealPresence Group 500 (Full HD, до 3 камер, 350 000 ₽), Cisco Webex Room Kit (4K, 450 000 ₽). Преимущества: высокая надежность (работа 24/7), низкая задержка. Недостатки: очень высокая стоимость (от 300 000 ₽), сложность настройки, устаревающая концепция.

Мини-ПК с Zoom Rooms или Teams Rooms — компактный компьютер (форм-фактор NUC 10×10 см). Установлено ПО для видеоконференций. Примеры: Intel NUC 11-13 (Core i5/i7, 8-16 ГБ RAM), HP Elite Slice G2. Стоимость 40-100 тысяч + лицензия Zoom Rooms ($49/месяц) или Teams Rooms (от $40/месяц). Преимущества: простота управления через веб-интерфейс, автоматические обновления ПО, интеграция с календарями, низкий порог входа. Недостатки: зависимость от интернета (нет сети - нет звонков), накопление лицензионных расходов.

BYOD (Bring Your Own Device) — участники используют личные ноутбуки для запуска совещаний. Подключают их к камере и микрофонам как к USB-периферии. Саундбар работает как веб-камера для ноутбука. Преимущества: гибкость для пользователей (каждый в привычном интерфейсе), нет затрат на лицензии для переговорной, подходит для компаний без единой платформы. Недостатки: меньше контроля IT-департамента, риск несовместимости драйверов.

Zoom Rooms vs Microsoft Teams Rooms — две доминирующие платформы. Zoom Rooms: интуитивный интерфейс, стабильность, интеграция с Google/Outlook, поддержка SIP/H.323, цена $49/месяц. Teams Rooms: глубокая интеграция с Microsoft 365 (SharePoint, OneDrive), поддержка Surface Hub, широкая сертификация оборудования, цена от $40/месяц (базовая) до $150/месяц (премиум).

Дисплеи и беспроводная демонстрация

Дисплей — профессиональная ЖК-панель 55-86" с разрешением 4K (3840×2160). Отличия от бытовых телевизоров: режим работы 16 часов в сутки, расширенная гарантия (3-5 лет против 1 года), стандартизированные крепления VESA, антибликовое покрытие, нет ненужных функций (Smart TV, тюнер). Примеры: NEC MultiSync E-серия, Samsung QM-серия. Диагональ по формуле: расстояние до дальнего зрителя (м) / 1,5 = диагональ (дюймы). Для 4 метров нужен 65".

Беспроводная демонстрация — системы ClickShare (Barco), AirMedia (Crestron), WiPG (BenQ). Вывод изображения с ноутбука на дисплей без HDMI-кабеля. Два способа: HDMI-кнопка (донгл вставляется в порт ноутбука, нажимается — экран на дисплее через Wi-Fi) или приложение (установка на ноутбук, подключение к сети переговорной). Преимущества: нет кабелей на столе, смена докладчиков за секунды, одновременная демонстрация с 4-8 устройств. Стоимость: 80-200 тысяч в зависимости от модели.

Интерактивная панель — дисплей со встроенным сенсорным экраном. Заменяет флипчарт и маркерную доску. Примеры: Microsoft Surface Hub 2S (50" и 85", Windows 10, Teams и Whiteboard), Samsung Flip 2 (55" и 65", 20 касаний одновременно), BenQ Board (серия RP, Android + Windows). Функции: рисование стилусом на экране, сохранение заметок в облако, видеоконференции со встроенной камерой, совместное редактирование. Стоимость: 250-700 тысяч. Подходит для мозговых штурмов и дизайн-ревью.

5 частых ошибок при оснащении

Ошибка 1. «Вас не слышно» — недооценка зоны микрофонов. Спикерфон с радиусом 4 метра покупается для переговорной со столом длиной 4 метра. Производитель указывает радиус (расстояние от устройства), а не диаметр. Если спикерфон в центре стола 4м, до торцов 2 метра. Но участники сидят по углам — расстояние 2,5-3 метра плюс 30-50 см от края. Итого 3-3,5 метра от спикерфона. На этой дистанции микрофон захватывает голос тихо. Решение: потолочные микрофоны с зоной 6+ метров или два спикерфона.

Ошибка 2. Неправильный угол обзора камеры. Камера 70° устанавливается для широкого стола на 8 человек (4 с одной стороны, 4 с другой). При монтаже на высоте 2 метра на расстоянии 3 метра камера обрезает крайних участников. Видна половина лица или вообще выход за кадр. Решение: камера с углом 90-120° для широких столов или две камеры по краям (одна на левую половину, вторая на правую). Или потолочный монтаж в центре комнаты.

Ошибка 3. Сложный интерфейс запуска. Для начала ВКС пользователю нужно: включить дисплей пультом (5 секунд поиска), включить мини-ПК кнопкой под столом, выбрать вход HDMI на дисплее (3 клика), зайти в Zoom, запустить встречу. Итого 2-3 минуты и 10+ действий. Следствие: участники не пользуются системой, возвращаются к ноутбукам. Решение: сенсорная консоль с одной кнопкой "Start Meeting". Нажатие запускает все автоматически. Максимум 2 действия.

Ошибка 4. Игнорирование кабель-менеджмента. Провода от камеры, спикерфона, дисплея тянутся по столу и полу. Выглядит непрофессионально. Создает риск зацепиться и выдернуть кабель. Решение: кабель-каналы (пластиковые короба на стенах и потолке), врезные розетки в столешницу (USB, HDMI, питание встроены), PoE для консоли и IP-камеры, длинные кабели закреплены стяжками.

Ошибка 5. Отсутствие резервного плана. Вся система построена на мини-ПК с Zoom Rooms. Перед важной встречей ПК не загружается (обновление Windows зависло, SSD вышел из строя). Совещание сорвано, клиенты ждут. Решение: режим BYOD как резервный вариант — камера работает через USB-подключение к ноутбуку участника. Для критичных переговорных: дублирование ключевых компонентов — два мини-ПК на разных входах дисплея.

Часто задаваемые вопросы

Можно ли использовать бытовой телевизор для ВКС? Да, технически можно. Любой телевизор с HDMI и разрешением минимум Full HD подходит. Профессиональные дисплеи отличаются надежностью (работа 16 часов в сутки против 4-6 часов), расширенной гарантией (3-5 лет против 1 года), отсутствием ненужных функций. Для huddle room бытовой телевизор 43-50" подходит. Экономия 20-30% бюджета. Для постоянно используемых переговорных рекомендуются профессиональные панели.

Что такое BYOD и кому подходит? BYOD (Bring Your Own Device) — режим работы, когда участники используют личные ноутбуки для запуска видеоконференций. Подключают их к камере и микрофонам через USB. Саундбар работает как обычная веб-камера. Подходит для: компаний без единой платформы ВКС (кто-то Zoom, кто-то Teams), гостевых переговорных в коворкингах, резервного режима при сбое основного ПК. Не подходит для: переговорных с единым корпоративным стандартом, залов где совещания запланированы в календаре.

Как обеспечить стабильную работу ВКС через Wi-Fi? Wi-Fi допустим только для BYOD-подключения ноутбуков участников. Стационарное оборудование (камера, мини-ПК, консоль) подключайте по Ethernet. Если Wi-Fi неизбежен (арендованное помещение): используйте Wi-Fi 6 (802.11ax) с пропускной способностью 1+ Гбит/с, создайте выделенную сеть только для ВКС, настройте QoS для приоритезации трафика, установите точку доступа в переговорной (не в коридоре), используйте диапазон 5 ГГц (меньше помех чем 2,4 ГГц).

Нужна ли акустическая подготовка для маленькой переговорной? Зависит от материалов отделки. Если стеклянные стены, бетонные потолки, кафельный пол, минимум мебели - будет эхо. Звук отражается от твердых поверхностей. Голоса звучат гулко. Удаленные собеседники слышат эхо несмотря на AEC. Решение: акустические панели на стенах (2-4 панели 60×120 см, стоимость 5-10 тысяч за штуку), ковровое покрытие на полу, тканевые шторы на окнах, мягкая мебель. Для huddle room на 3-4 человека достаточно 2-4 панелей и ковра. Бюджет 20-40 тысяч.
