Твердотельные накопители Transcend с функцией PLP
Одной из фирменных технологий компании Transcend является Power Loss Protection, которая позволяет обеспечить целостность данных при внезапном отключении электропитания. Сегодня мы рассмотрим, как она работает и в накопителях каких серий применяется.
![Твердотельные накопители Transcend с функцией PLP Твердотельные накопители Transcend с функцией PLP](/upload/medialibrary/9d2/brgmzw6ozr2vh3tvx2nudtit755u7q9c/11.jpg)
Твердотельные накопители Transcend с функцией PLP
Что такое Power Loss Protection?
Power Loss Protection (PLP) — это запатентованная технология компании Transcend для твердотельных накопителей с использованием микросхем DRAM, обеспечивающая сохранность данных при внезапном отключении питания. PLP включает дополнительные конденсаторы, которые при неожиданном отключении питания продлевают время работы устройства, позволяя завершить процесс переноса данных из DRAM-кэша в энергонезависимую флэш-память. Когда компьютер включен, эти конденсаторы заряжаются. В случае внезапного отключения питания заряженные конденсаторы продолжают обеспечивать питание накопителя, что позволяет завершить текущие операции записи данных из DRAM-кэша в флэш-память.
Принцип работы PLP
Твердотельный накопитель оснащен встроенным детектором напряжения, который постоянно мониторит уровень питания, подаваемого от хоста. Возьмем, к примеру, модель SSD452P. При внезапном отключении питания, когда напряжение падает с 5 В до 4 В, детектор активирует технологию PLP. На этом этапе PLP предотвращает повреждение данных, хранящихся во флэш-памяти NAND. Встроенные конденсаторы обеспечивают достаточное питание для копирования всех данных из DRAM-кэша во флэш-память NAND. Когда напряжение опускается ниже 2,6 В, флэш-память NAND переходит в режим защиты от записи, что делает дальнейшую запись данных невозможной.
![Твердотельные накопители Transcend с функцией PLP Твердотельные накопители Transcend с функцией PLP](/upload/medialibrary/acc/5o4d870dgxilk9qcwycbr6089kiiimmb/1.jpg)
Твердотельные накопители Transcend с функцией PLP

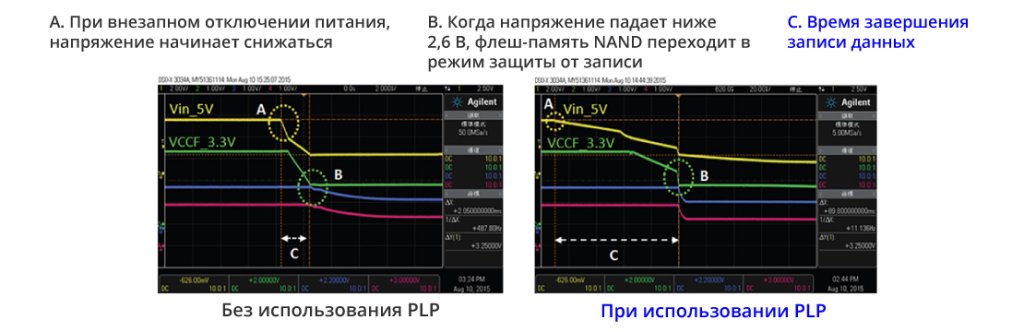

Сбой питания с и без использования PLP
Продлевая период между моментом внезапного отключения питания и переходом флэш-памяти в режим защиты от записи, твердотельный накопитель может выполнить большее количество операций записи данных из DRAM-кэша во флэш-память NAND.
![Твердотельные накопители Transcend с функцией PLP Твердотельные накопители Transcend с функцией PLP](/upload/medialibrary/ae4/r7j6j8s5kmohj5f2zslq6zvol5lf5ci9/2.jpg)
Твердотельные накопители Transcend с функцией PLP
При использовании PLP у твердотельного накопителя остается 75 миллисекунд на завершение копирования данных, прежде чем напряжение питания снизится до 2,6 В, и будет задействован режим защиты от записи флэш-памяти NAND. Без PLP у твердотельного накопителя на это есть только 2 миллисекунды.
Для повышения надежности работы технологии PLP, Transcend проводит испытания с использованием оборудования Ulink DriveMaster. В ходе каждого цикла тестирования выполняются следующие шаги:
- Хост выдает команду записи контроллеру;
- Контроллер перемещает данные в DRAM-кэш;
- Ulink выключает питание хоста. При падении напряжения питания до 4 В, срабатывает встроенный детектор напряжения (VDT), который запускает механизм копирования всех данных из DRAM-кэша во флеш-память NAND;
- Ulink включает питание хоста и сравнивает данные, которые хранит хост, с информацией, записанной во флэш-память NAND. В случае несоответствия данных в отчете создается запись об ошибке сравнения.
Применяемость
Технология PLP предусмотрена в накопителях Transcend серий MTE662P, MTS952P, SSD470P, SSD452P и MSA452P. Вот сравнительная таблица их характеристик и возможностей.
Модель | MTE662P | MTS952P | SSD470P | SSD452P | MSA452P |
Интерфейс | PCI Express (PCIe) Gen 3 x4 | SATA III 6 Гбит/с | SATA III 6 Гбит/с | SATA III 6 Гбит/с | Serial ATA |
96-слойная флэш-память 3D NAND | ✔ | ✔ | ✔ | ✔ | ✔ |
Позолоченные разъёмы толщиной 30 мкм | ✔ | ✔ | ✔ | — | ✔ |
Угловая заливка | ✔ | ✔ | ✔ | — | ✔ |
Расширенный диапазон рабочих температур | ✔ | ✔ | ✔ | ✔ | ✔ |
Механизм динамического терморегулирования | ✔ | ✔ | ✔ | ✔ | ✔ |
Термодатчик | ✔ | ✔ | ✔ | ✔ | ✔ |
AES-шифрование | — | — | — | ✔ | — |
Защита от нарушений во время чтения | ✔ | ✔ | ✔ | ✔ | ✔ |
Сборка мусора | ✔ | ✔ | ✔ | ✔ | ✔ |
Выравнивание износа | ✔ | ✔ | ✔ | ✔ | ✔ |
TRIM | ✔ | ✔ | ✔ | ✔ | ✔ |
Управление поврежденными блоками | ✔ | ✔ | ✔ | ✔ | ✔ |
Power Loss Protection (PLP) | ✔ | ✔ | ✔ | ✔ | ✔ |
Технология раннего перемещения данных (Early Move) | ✔ | ✔ | ✔ | ✔ | ✔ |
