Питание через Ethernet (PoE). Как выбрать коммутатор для видеонаблюдения и Wi-Fi в офисе

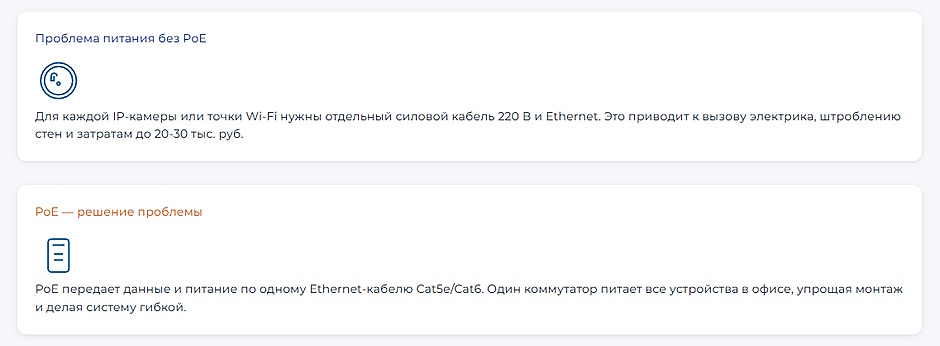

При установке системы видеонаблюдения или развертывании Wi-Fi сети в офисе неизбежно возникает проблема питания оборудования. К каждой IP-камере на потолке нужно протянуть не только сетевой кабель для передачи данных, но и силовой провод 220 В. Это означает вызов электрика, штробление стен, установку дополнительных розеток. Для десяти камер — десять точек питания. Аналогичная ситуация с точками доступа Wi-Fi, которые для оптимального покрытия размещаются под потолком, где розеток обычно нет.

Технология Power over Ethernet (PoE) решает эту проблему элегантно: питание и данные передаются по одному кабелю витой пары. Один PoE-коммутатор в серверной может запитать все камеры и точки доступа в офисе без единой дополнительной розетки. Это экономит десятки тысяч рублей на прокладке силовых линий и делает систему гибкой — добавить новую камеру можно за 20 минут, просто подключив кабель к свободному порту.

В этой статье мы разберем, как устроена технология PoE, какие бывают стандарты, как правильно рассчитать бюджет мощности и выбрать коммутатор, который не подведет в критический момент.

Что такое PoE-коммутатор (PoE Switch) и как он работает?

PoE-коммутатор — это сетевой коммутатор с функцией подачи электропитания на подключенные устройства через тот же Ethernet-кабель, по которому передаются данные. Звучит почти как магия, но технология продумана до мелочей и абсолютно безопасна.

Принцип работы — данные и питание в одном кабеле

Стандартный кабель витой пары Cat5e или Cat6 содержит четыре пары проводников (восемь жил). Для передачи данных на скоростях Fast Ethernet (100 Мбит/с) используются только две пары из четырех. Технология PoE задействует свободные пары для передачи постоянного тока напряжением 48-57 В.

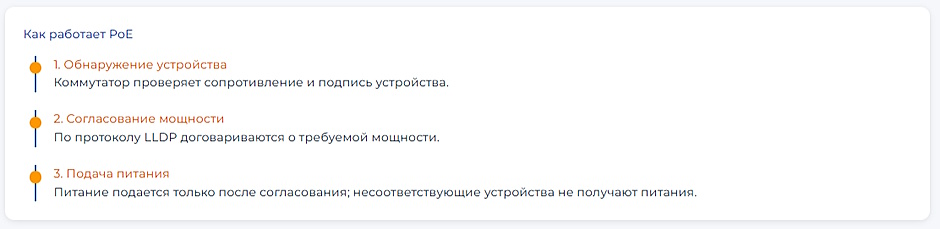

Когда вы подключаете устройство к порту PoE-коммутатора, происходит следующее:

1. Обнаружение устройства. Коммутатор подает на линию слабый сигнал и проверяет сопротивление. Если устройство поддерживает PoE, оно отвечает определенной подписью (signature resistance).
2. Согласование мощности. Коммутатор и устройство «договариваются» о необходимой мощности по протоколу LLDP (Link Layer Discovery Protocol).
3. Подача питания. Только после успешного согласования коммутатор подает полное напряжение. Если на другом конце кабеля обычный ноутбук или ПК без поддержки PoE — ничего не произойдет. Порт продолжит работать как обычный Ethernet-порт.

Эта система защиты делает технологию абсолютно безопасной. Вы можете спокойно подключать в PoE-порт любое оборудование — не поддерживающие PoE устройства просто не получат питания и будут работать по стандартному Ethernet.

Важно!

Речь идет только об активном PoE (стандарты IEEE 802.3). Если у вас пассивный PoE (используется в некоторых дешевых устройствах), то он подает напряжение всегда, без согласования. Пассивное PoE может повредить устройства, не рассчитанные на это. Но такие системы сейчас редкость.

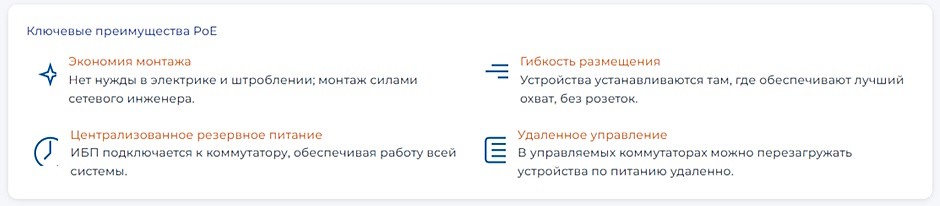

Ключевые преимущества PoE для бизнеса

• Экономия на монтаже. Прокладка силового кабеля 220 В к каждой камере или точке доступа требует работы электрика с лицензией, штробления стен или прокладки кабель-каналов. Один час работы электрика стоит 2 000-3 000 рублей, умножьте на 10 точек — это уже 20-30 тысяч только на работу. С PoE весь монтаж делает один сетевой инженер за день.
• Гибкость размещения оборудования. IP-камеру можно установить в любом месте, где проходит Ethernet-кабель — под потолком, на фасаде здания, в углу склада. Не нужно искать ближайшую розетку и компромиссить между оптимальным углом обзора и доступностью питания. Точка доступа Wi-Fi размещается там, где она обеспечит лучшее покрытие, а не там, где есть розетка.
• Централизованное резервное питание. Когда все устройства питаются от одного PoE-коммутатора в серверной, достаточно подключить этот коммутатор к ИБП — и вся система видеонаблюдения или Wi-Fi продолжит работать при отключении электричества. Если бы каждая камера питалась от своей розетки, пришлось бы ставить ИБП к каждой из них.
• Удаленное управление питанием. Управляемые PoE-коммутаторы позволяют программно включать и выключать питание на отдельных портах. Если IP-камера зависла — не нужно лезть под потолок с лестницей. Зашли в веб-интерфейс коммутатора, выключили и включили порт — камера перезагрузилась.

Не только коммутаторы. Инжекторы и сплиттеры

Помимо PoE-коммутаторов существуют и другие устройства для работы с технологией Power over Ethernet:

• PoE-инжектор — это устройство для питания одного сетевого устройства, когда нет PoE-коммутатора. Инжектор устанавливается между обычным коммутатором (или роутером) и конечным устройством. У него два разъема: в один подключается Ethernet-кабель от коммутатора (данные), в другой — кабель к камере или точке доступа (данные + питание). Плюс отдельный вход для блока питания 220 В.

Типичный сценарий: у вас есть обычный офисный коммутатор на 24 порта, но нужно запитать одну IP-камеру. Покупать новый PoE-коммутатор нецелесообразно — берете инжектор за 1500-2000 рублей и решаете задачу.

• PoE-сплиттер — это обратное устройство. Он нужен, когда у вас есть PoE-линия, но устройство на другом конце не поддерживает PoE. Сплиттер разделяет входящий сигнал на отдельный Ethernet-кабель (данные) и отдельный разъем питания (обычно DC 5V или 12V). Например, если нужно запитать по PoE-линии обычный Wi-Fi роутер или небольшой медиаплеер.

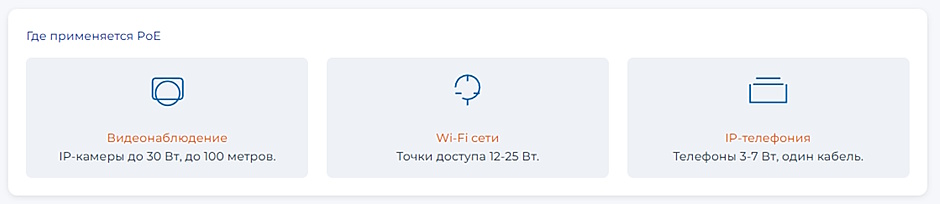

Где используется питание через Ethernet — основные сценарии

Технология PoE изначально разрабатывалась для IP-телефонии, но сегодня применяется везде, где нужно сетевое устройство вдали от розеток.

• Системы видеонаблюдения. Это самое массовое применение PoE. Современные IP-камеры потребляют от 4 до 30 Вт в зависимости от разрешения, наличия ИК-подсветки и поворотного механизма (PTZ). PoE позволяет запитать камеру на расстоянии до 100 метров от коммутатора одним кабелем. Для уличных камер это критично — не нужно тянуть силовой кабель 220 В на улицу и защищать его от влаги.
• Корпоративные Wi-Fi сети. Точки доступа Wi-Fi размещаются на потолках для оптимального покрытия сигналом. Потолочные розетки 220 В — редкость в офисах. PoE решает проблему: протянули витую пару при ремонте, повесили точку доступа — готово. Современные Wi-Fi 6 точки доступа потребляют 12-25 Вт, что укладывается в стандарт 802.3at.
• IP-телефония. Офисные VoIP-телефоны на столах сотрудников. Раньше к каждому телефону шел отдельный блок питания — лишний провод, лишняя розетка. С PoE телефон подключается одним кабелем и получает и данные, и питание. Потребление VoIP-телефонов минимально — 3-7 Вт, достаточно базового стандарта 802.3af.
• Системы контроля доступа (СКУД). Считыватели карт, IP-домофоны, турникеты с сетевыми контроллерами. Все эти устройства обычно размещаются у входов, где прокладка силового кабеля усложняет монтаж. PoE упрощает установку и обслуживание.
• Умные здания и IoT. Датчики температуры, влажности, освещенности, контроллеры умного освещения, сенсоры открытия дверей и окон. Все эти устройства потребляют минимум энергии (1-5 Вт) и отлично работают от PoE, создавая единую управляемую сеть.

Как выбрать идеальный PoE-коммутатор — пошаговое руководство

Выбор PoE-коммутатора — это не просто «купить подешевле с нужным количеством портов». Неправильно подобранная модель приведет к тому, что часть устройств не включится или будет периодически отключаться. Разбираемся, на что обращать внимание.

Шаг 1. Рассчитываем бюджет мощности (PoE Budget) — главный критерий

Бюджет мощности — это суммарная мощность, которую коммутатор может выдать на все PoE-порты одновременно. Даже если у коммутатора 24 порта PoE, это не значит, что все они смогут работать на максимуме. Производитель указывает бюджет мощности отдельной строкой в характеристиках, например: «PoE Budget: 370 Вт».

Если суммарная потребляемая мощность всех устройств превысит бюджет коммутатора, последние подключенные устройства просто не включатся. Или, что хуже, при пиковой нагрузке коммутатор начнет отключать порты по приоритету.

Пошаговая инструкция расчета

1. Составьте список всех устройств, которые будут питаться от коммутатора. Например:
   • 6 IP-камер Full HD
   • 3 точки доступа Wi-Fi 6
   • 1 IP-домофон
2. Найдите потребляемую мощность каждого устройства в Ваттах (Вт). Эта информация есть в документации или на сайте производителя. Если точных данных нет - ориентируйтесь на стандарт PoE, который требует устройство:
   • IP-камера Full HD (802.3af): до 8-12 Вт
   • Точка доступа Wi-Fi 6 (802.3at): до 20-25 Вт
   • IP-домофон (802.3af): до 10 Вт

3. Просуммируйте мощность:
   • 6 камер × 10 Вт = 60 Вт
   • 3 точки доступа × 22 Вт = 66 Вт
   • 1 домофон × 10 Вт = 10 Вт
   • Итого: 136 Вт
4. Добавьте запас 20-25% на пиковые нагрузки и будущее расширение:
   • 136 Вт × 1,25 = 170 Вт

Это ваш минимальный бюджет мощности. Коммутатор должен иметь PoE Budget не менее 170 Вт. На практике выбрали бы модель с бюджетом 200-250 Вт для комфортного запаса.

Формула:

Шаг 2. Разбираемся в стандартах. 802.3af, 802.3at (PoE+) и 802.3bt (PoE++)

Существует три основных стандарта IEEE, которые определяют, сколько мощности может передать PoE-порт одному устройству.

Таблица стандартов PoE:

Примечание: разница между указанной мощностью стандарта и реальной мощностью на устройстве объясняется потерями на кабеле длиной до 100 метров.

• Обратная совместимость. Все стандарты полностью совместимы друг с другом. Если у вас порт 802.3at (PoE+), а устройство требует 802.3af (PoE) — все будет работать. Коммутатор подаст ровно столько мощности, сколько запросит устройство. И наоборот: если у вас порт 802.3af, а устройство требует 802.3at — устройство не включится, так как порт не сможет дать нужную мощность.
• Требования к кабелю. Для стандартов 802.3af и 802.3at достаточно кабеля Cat5e. Для 802.3bt (60 и 100 Вт) рекомендуется Cat6 или Cat6a из-за повышенного тепловыделения в кабеле при больших токах.

На что смотреть при выборе:

1. Определите, какой максимальный стандарт требуют ваши устройства.
2. Купите коммутатор, порты которого поддерживают хотя бы этот стандарт.
3. Если планируете расширение — берите с запасом. Лучше иметь порты 802.3at и не использовать их на полную, чем потом докупать второй коммутатор.

Шаг 3. Управляемый или неуправляемый — что нужно вашему офису?

Это принципиальный выбор, который влияет на функционал, безопасность и цену.

1. Неуправляемый коммутатор (Unmanaged Switch) — это устройство по принципу «включил и забыл». Никаких настроек, никакого веб-интерфейса. Вы подключаете кабели, коммутатор автоматически определяет устройства, подает на них питание и начинает передавать данные. Все.

Плюсы:

• Низкая цена (дешевле управляемых на 30-50%)
• Максимальная простота — никаких настроек
• Надежность — нечему ломаться программно

Минусы:

• Нет контроля: не видите, что подключено к портам
• Нет VLAN — вся сеть в одном сегменте
• Нет QoS — все пакеты данных равноправны
• Нет удаленного управления питанием портов

Кому подходит: домашние сети, малый офис до 5-8 устройств, простые задачи (несколько камер и точка доступа). Если вам просто нужно «чтобы работало» и нет требований к сегментации сети — неуправляемый коммутатор ваш выбор.

2. Управляемый коммутатор (Managed Switch) — это полноценное сетевое устройство с веб-интерфейсом (иногда CLI-консолью) для настройки.

Плюсы:

• VLAN (виртуальные локальные сети) — можно разделить сеть на изолированные сегменты. Например, камеры в одном VLAN, офисные компьютеры в другом, гостевой Wi-Fi в третьем. Повышает безопасность.
• QoS (приоритизация трафика) — можно дать приоритет голосовому трафику IP-телефонии или видеопотоку, чтобы при высокой загрузке сети эти данные передавались без задержек.
• Мониторинг портов — видите, что подключено, какая скорость, сколько трафика, есть ли ошибки.
• Удаленное управление питанием — можете программно выключить и включить PoE на любом порту. Камера зависла — перезагрузили удаленно.
• SNMP — интеграция в системы мониторинга (Zabbix, PRTG), получение уведомлений о проблемах.

Минусы:

• Цена выше на 30-50%
• Требуется настройка (хотя базовые настройки делаются за 15-20 минут)
• Нужны минимальные знания сетевых технологий

Кому подходит: офисные сети от 10 устройств, системы с повышенными требованиями к безопасности, сети с разными типами трафика (данные + IP-телефония + видео), компании с IT-отделом.

Сравнительная таблица:

Шаг 4. Выбираем порты — количество, скорость и типы

• Количество портов. Базовое правило — берите на 2-3 порта больше, чем нужно сейчас. Через полгода понадобится подключить еще одну камеру или точку доступа, а свободных портов нет — придется докупать второй коммутатор или менять существующий. Стандартные конфигурации: 5, 8, 16, 24, 48 портов.

Для малого офиса (5-6 камер + 2 точки доступа) оптимален коммутатор на 8 портов PoE + 2 Uplink-порта без PoE = 10 портов всего.

• Скорость портов. Существуют два основных типа:
  1. Fast Ethernet (10/100 Мбит/с) — устаревший, но все еще продающийся стандарт. Подходит для простых IP-камер разрешением до 1080p (Full HD), где битрейт видео 4-8 Мбит/с. Экономия минимальная, а ограничения серьезные.
  2. Gigabit Ethernet (10/100/1000 Мбит/с) — современный стандарт. Обязателен для:
     • IP-камер 4K (битрейт до 20-25 Мбит/с)
     • Точек доступа Wi-Fi 6/6E (пропускная способность до 1-2 Гбит/с)
     • Любых задач, где важна скорость передачи данных

Рекомендация: В 2026 году покупайте только Gigabit Ethernet коммутаторы. Разница в цене с Fast Ethernet минимальна (1000-2000 рублей), а запас по скорости многократный.

Типы портов:

• PoE-порты — основные рабочие порты для подключения камер, точек доступа и другого оборудования. Обычно таких портов большинство (например, 8 из 10).
• Uplink-порты —порты для подключения коммутатора к роутеру или другому коммутатору. Обычно Uplink-порты НЕ имеют PoE, так как роутер или вышестоящий коммутатор не нуждается в питании от этого устройства. Часто обозначаются отдельно в спецификации.
• SFP-порты (оптические) — слоты для установки SFP-модулей (Small Form-factor Pluggable), которые позволяют подключиться к другому коммутатору или серверу по оптоволокну. Оптика используется на расстояниях более 100 метров (ограничение витой пары) или когда нужна гальваническая развязка (защита от наводок и грозовых разрядов).

Для обычного офиса SFP-порты не критичны. Но если планируете соединить здания или этажи — они могут пригодиться.

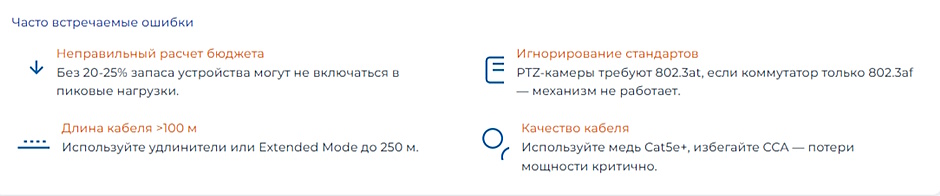

Частые ошибки при выборе и эксплуатации

За годы работы инженеры XCOM-SHOP видели все возможные ошибки при внедрении PoE. Вот топ-4, которые встречаются чаще всего.

Ошибка №1. Неправильный расчет или отсутствие запаса бюджета мощности

• Типичная ситуация: Компания покупает коммутатор на 8 портов PoE с бюджетом 120 Вт. Подключают 8 IP-камер по 15 Вт каждая. В теории: 8 × 15 = 120 Вт — впритык. На практике: последняя камера не включается или при пиковой нагрузке (включение ИК-подсветки ночью, активация PTZ-механизма) коммутатор начинает отключать порты.
• Почему происходит: Производители указывают номинальную мощность устройств, но реальное потребление может быть выше, особенно при старте или в пиковых режимах. Без запаса система работает на пределе.
• Как избежать: всегда добавляйте 20-25% запаса к расчетной мощности. Для 8 камер по 15 Вт нужен коммутатор минимум на 150 Вт, лучше 200 Вт.

Ошибка №2. Игнорирование стандартов PoE

• Типичная ситуация: покупают бюджетный коммутатор с поддержкой 802.3af (15.4 Вт на порт) для питания PTZ-камеры, которая требует 802.3at (30 Вт). Камера не включается или включается, но PTZ-механизм не работает.
• Почему происходит: Продавцы часто не уточняют, какой именно стандарт PoE поддерживает коммутатор. Покупатели видят надпись «PoE» и думают, что это универсально.
• Как избежать: перед покупкой коммутатора проверьте в документации ваших камер/точек доступа, какой стандарт PoE им нужен. Покупайте коммутатор с поддержкой этого стандарта или выше.

Ошибка №3. Превышение максимальной длины кабеля

• Стандартное ограничение Ethernet: 100 метров от коммутатора до устройства. Это касается и передачи данных, и передачи питания по PoE.
• Что происходит при превышении: на расстояниях более 100 метров происходит падение напряжения в кабеле. Устройство может не получить достаточного питания для включения. Даже если включится, работа будет нестабильной — периодические отключения, потеря связи.

Решение: если расстояние больше 100 метров:

• Используйте PoE-удлинители (extenders) — устройства, которые устанавливаются посередине линии, получают питание и данные по одному кабелю, регенерируют сигнал и передают дальше еще на 100 метров.
• Для уличных систем существуют специальные режимы, например, режим CCTV в коммутаторах OSNOVO, который позволяет увеличить дальность до 200-250 метров, но со снижением скорости до 10 Мбит/с.

Ошибка №4. Использование некачественного кабеля

• Проблема: покупают дешевый кабель витой пары CCA (Copper Clad Aluminum - омедненный алюминий) вместо качественного медного кабеля.
• Почему это плохо: CCA-кабель имеет более высокое сопротивление, чем чистая медь. Это приводит к большим потерям напряжения на линии. Для обычной передачи данных это не критично, но для PoE, особенно стандартов at и bt с большой мощностью, потери могут быть критическими. Устройство на другом конце кабеля может не получить достаточной мощности.
• Как избежать: используйте только качественный кабель из чистой меди категории не ниже Cat5e (для 802.3af/at) или Cat6 (для 802.3bt). Экономия на кабеле — 500 рублей, проблемы с нестабильной работой камер — бесценны.

Часто задаваемые вопросы (FAQ)

Что произойдет, если я превышу бюджет мощности коммутатора?

Коммутатор не выйдет из строя — внутренняя защита не позволит. Но возможны следующие сценарии:

• В неуправляемых коммутаторах: обычно работает принцип «кто первый подключился». Первые N устройств, которые запросили питание, получат его. Когда бюджет мощности исчерпан, коммутатор просто не включит следующее устройство. При этом не всегда понятно, какой именно порт останется без питания.
• В управляемых коммутаторах: можно настроить приоритеты портов. Например, порты с камерами — приоритет 1 (высокий), порты с точками доступа — приоритет 2 (средний). Если бюджет мощности превышен, коммутатор отключит питание на портах с низким приоритетом, сохранив работу критичных устройств.
• Как понять, что превышен бюджет: Некоторые устройства не включаются при подключении, или периодически отключаются без видимых причин. В управляемых коммутаторах можно посмотреть лог-файлы и увидеть сообщения типа «PoE power budget exceeded».

В чем разница между активным и пассивным PoE?

Активное PoE (стандарты IEEE 802.3af/at/bt):

• «Умное» — перед подачей питания проверяет, поддерживает ли устройство PoE
• Безопасное — можно подключать любые устройства, не поддерживающие PoE не пострадают
• Стандартизированное — все устройства с Active PoE совместимы между собой
• Регулируемое — мощность подается ровно в том объеме, который запрашивает устройство

Пассивное PoE (проприетарные решения):

• «Глупое» — всегда подает напряжение на определенные жилы кабеля, без согласования
• Опасное — если подключить устройство, не рассчитанное на это напряжение, оно может сгореть
• Несовместимое — разные производители могут использовать разные пары проводов и разное напряжение (24V, 48V)
• Простое — дешевле в реализации, поэтому используется в бюджетных устройствах

Где встречается пассивное PoE:

Некоторые старые IP-камеры, устройства MikroTik, Ubiquiti (хотя новые модели уже поддерживают и стандартное Active PoE).

Рекомендация: для корпоративных сетей используйте только активное PoE (стандарты IEEE). Пассивное PoE — это компромисс для специфичных задач, где все оборудование от одного производителя.

Можно ли удлинить линию PoE более чем на 100 метров?

Да, можно, но с оговорками.

• Вариант 1: PoE-удлинители (PoE Extenders). Это специальные устройства, которые устанавливаются в разрыв кабеля примерно на расстоянии 90-95 метров от коммутатора. Удлинитель получает питание и данные по входящему кабелю, регенерирует сигнал и передает его дальше еще на 100 метров.

Можно установить несколько удлинителей последовательно, увеличив дальность до 300-400 метров. Качественные PoE-удлинители стоят 3 000-5 000 рублей.

• Вариант 2: режим расширенной дальности (Extended Mode). Некоторые PoE-коммутаторы, особенно предназначенные для систем видеонаблюдения (например, OSNOVO), имеют режим CCTV или Extended Range. В этом режиме коммутатор снижает скорость передачи данных до 10 Мбит/с, но позволяет увеличить дальность до 200-250 метров.

Для IP-камер разрешением до Full HD скорости 10 Мбит/с достаточно (битрейт видео 4-8 Мбит/с), поэтому это рабочий вариант.

• Вариант 3: оптоволокно. Для расстояний более 300 метров или при необходимости гальванической развязки (защита от грозы, наводок) используйте связку: коммутатор с SFP-портами → оптоволокно → медиаконвертер с PoE → витая пара до устройства.

Нужна помощь в расчете?

Выбор PoE-коммутатора — это баланс между текущими задачами, будущим расширением и бюджетом. Если у вас остались вопросы, сложный проект или вы просто не хотите ошибиться с выбором — обратитесь за консультацией к менеджерам XCOM-SHOP.

Мы поможем:

• Рассчитать точный бюджет мощности для вашего оборудования
• Подобрать модель с оптимальным соотношением цена/функционал
• Подсказать совместимые кабели и аксессуары
• Организовать доставку и настройку на объекте для корпоративных клиентов

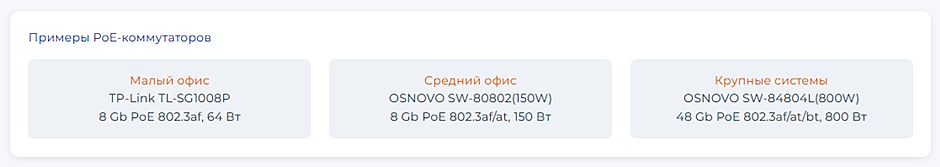

Примеры надежных PoE-коммутаторов в ассортименте XCOM-SHOP:
