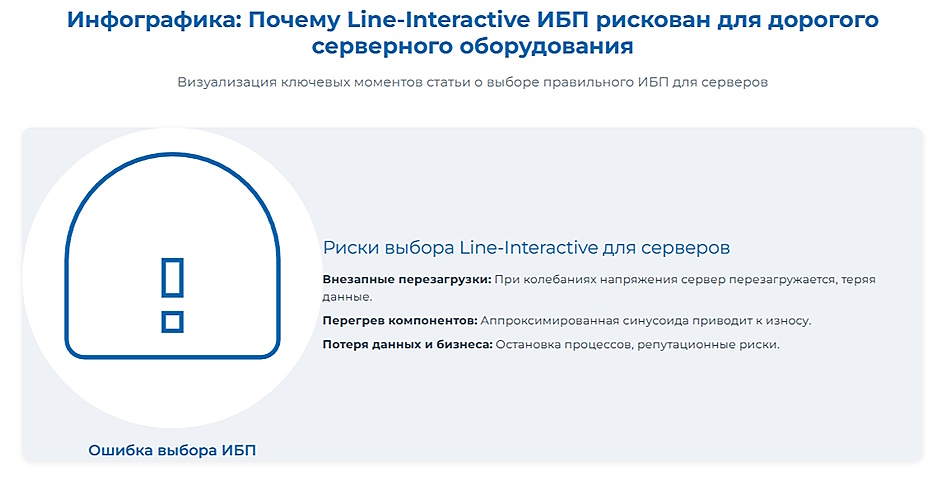

ИБП для серверов: почему Line-Interactive — рискованный выбор для дорогого оборудования

Источник бесперебойного питания для домашнего ПК и для серверного оборудования — это два принципиально разных класса устройств. Многие компании при покупке первого сервера совершают одну и ту же ошибку: выбирают привычный Line-Interactive ИБП, ориентируясь на знакомый бренд и доступную цену. Через несколько месяцев начинаются внезапные перезагрузки сервера при малейших колебаниях напряжения, которые обычный компьютер даже не заметил бы.

Проблема в том, что современные серверные блоки питания с активной коррекцией коэффициента мощности (Active PFC) предъявляют куда более жесткие требования к качеству электропитания. Время переключения в 4-10 миллисекунд, незаметное для офисного ПК, для сервера может стать критичным. А аппроксимированная синусоида при работе от батарей вызывает перегрев и ускоренный износ дорогих компонентов.

В этой статье мы разберем, чем принципиально отличаются технологии ИБП, почему для защиты серверов подходит только топология Online с двойным преобразованием, и как правильно рассчитать необходимую мощность для вашего оборудования.

Почему обычный ИБП не подходит для защиты серверного оборудования?

Серверное оборудование работает круглосуточно без выходных. Любой сбой питания — это не просто неудобство, а потенциальная потеря данных, остановка бизнес-процессов и репутационные риски. При этом стоимость самого сервера может составлять сотни тысяч рублей, не говоря уже о ценности данных, которые на нем хранятся.

Офисные и домашние ИБП проектируются с расчетом на менее критичную нагрузку. Компьютер можно перезагрузить без серьезных последствий. Сервер — нет. База данных, которая не успела записать транзакцию, файловая система, повредившаяся при некорректном завершении работы, виртуальные машины, потерявшие состояние — цена ошибки здесь на порядок выше.

Именно поэтому для серверов существует золотой стандарт — ИБП с топологией Online (или Double Conversion, двойное преобразование). Но чтобы понять, почему именно эта технология критична, нужно разобраться в принципиальных отличиях между основными типами источников бесперебойного питания.

Основные технологии ИБП — краткий ликбез для правильного выбора

Все ИБП можно разделить на три основных класса по принципу работы. Понимание этих различий критически важно для осознанного выбора.

1. Резервные (Off-Line) — базовый уровень для периферии

Off-Line ИБП — это самый простой и дешевый тип. Принцип работы элементарен: пока напряжение в сети в допустимых пределах, нагрузка питается напрямую от розетки через встроенный фильтр помех. Батареи в это время заряжаются. Когда напряжение выходит за границы нормы или пропадает совсем, ИБП переключается на питание от аккумуляторов через инвертор.

Время переключения составляет 10-20 миллисекунд. Для монитора или принтера это незаметно. Но для любого серверного оборудования это неприемлемо. Кроме того, качество выходного напряжения при работе от батарей оставляет желать лучшего — часто это аппроксимированная синусоида.

Применение: домашние ПК, мониторы, периферия. Для серверов не используется категорически.

2. Линейно-интерактивный (Line-Interactive) ИБП

Line-Interactive — это следующий уровень после Off-Line, и именно этот тип чаще всего можно встретить в офисах и небольших серверных комнатах. Ключевое отличие — наличие встроенного автоматического регулятора напряжения (AVR, Automatic Voltage Regulator).

Принцип работы заключается в следующем. Когда напряжение в сети находится в рабочем диапазоне (обычно 180-280 В), нагрузка питается напрямую от сети через AVR. Если напряжение просело или подскочило, но осталось в пределах возможностей AVR, регулятор корректирует его до нормы без перехода на батареи. Это продлевает срок службы аккумуляторов и обеспечивает стабильное питание при просадках и всплесках напряжения.

Но если отклонение слишком сильное или сеть пропала совсем, ИБП переключается на инвертор и начинает питать нагрузку от батарей. Время переключения составляет 4-10 миллисекунд в зависимости от модели. Для обычных компьютеров с блоками питания, имеющими достаточно емкие входные конденсаторы, это время незаметно.

Сфера применения: рабочие станции, офисная техника, сетевое оборудование. Для серверов это компромиссный, но рискованный вариант.

Проблема: хотя AVR корректирует большинство колебаний напряжения, он не устраняет помехи в сети и не обеспечивает идеальную форму выходного сигнала. При работе от батарей многие модели генерируют аппроксимированную (ступенчатую) синусоиду вместо чистой. Для чувствительной электроники это проблема.

3. Online ИБП с двойным преобразованием (Double Conversion)

Online ИБП — это профессиональный стандарт для защиты критичной нагрузки: серверов, систем хранения данных, сетевого оборудования ЦОД, медицинского оборудования, промышленных систем управления.

Принцип двойного преобразования такой. Входящий переменный ток (220 В, 50 Гц) сначала преобразуется выпрямителем в постоянный ток. Одновременно этот постоянный ток заряжает батареи и подается на инвертор. Инвертор преобразует постоянный ток обратно в переменный — но уже идеально стабилизированный по напряжению, частоте и форме сигнала (чистая синусоида).

Ключевое отличие: нагрузка постоянно питается от инвертора, а не напрямую от сети. Батареи подключены параллельно на шине постоянного тока. Это означает:

• Нулевое время переключения. Физически никакого переключения не происходит — инвертор работает постоянно. Если пропадает входное напряжение, инвертор просто начинает получать энергию от батарей вместо выпрямителя. Переход абсолютно плавный, без малейшего перерыва.
• Полная изоляция от проблем сети. Все помехи, скачки, провалы, гармонические искажения остаются «за бортом» выпрямителя. Нагрузка получает стабильное напряжение 220 В ± 1%, частоту 50 Гц ± 0.1%, идеальную синусоиду — независимо от качества входной сети.
• Стабильность при любых условиях. Даже если входное напряжение колеблется от 160 до 280 В, выходное остается идеальным. Частота сети плавает? Не проблема — инвертор генерирует стабильные 50 Гц.

Применение: серверы, системы хранения данных, ЦОД, телекоммуникационное оборудование, медицинское оборудование, промышленные контроллеры.

Официальное обозначение: согласно стандарту IEC 62040-3 эта топология называется VFI (Voltage and Frequency Independent — независимая от напряжения и частоты). Термин «Online» - это маркетинговое название, но суть та же.

Разница между Line-Interactive и Online: какой ИБП лучше для сервера?

Теперь, когда мы понимаем принцип работы обеих технологий, можно провести прямое сравнение. Разница не только в цене — она в уровне защиты оборудования.

Сравнительная таблица технологий ИБП:

Как видно из таблицы, Online ИБП однозначно превосходит Line-Interactive по всем параметрам защиты. Цена этого превосходства — более высокая стоимость, чуть меньший КПД и повышенное тепловыделение. Но для защиты оборудования стоимостью в сотни тысяч рублей эта разница в цене — разумная страховка.

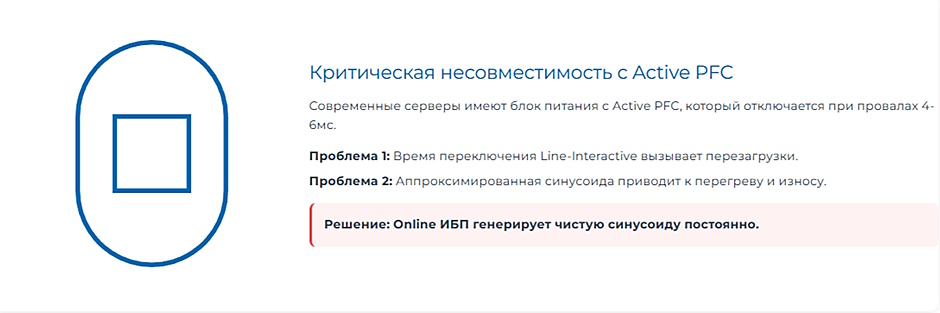

Критическая несовместимость. Active PFC в серверах и Line-Interactive ИБП

Теперь переходим к главному техническому аргументу, который объясняет, почему Line-Interactive ИБП и современные серверы — это плохое сочетание.

Проблема №1. Время переключения и чувствительность блоков питания с APFC

Все современные серверные блоки питания, а также блоки питания качественных рабочих станций, оснащены схемой активной коррекции коэффициента мощности — Active PFC (или APFC). Эта технология решает две задачи:

1. Повышает коэффициент мощности (Power Factor) до значений 0.95-0.99, что снижает нагрузку на электросеть.
2. Стабилизирует напряжение на выходе из схемы PFC, обеспечивая чистое питание для основных цепей блока питания.

Но есть обратная сторона: блоки питания с Active PFC крайне чувствительны к кратковременным провалам напряжения. Если напряжение пропадает хотя бы на 4-6 миллисекунд, схема APFC воспринимает это как отключение сети и переводит блок питания в защитный режим. Сервер при этом перезагружается или отключается.

Line-Interactive ИБП имеет время переключения на батареи в диапазоне 4-10 мс. Это именно тот критический промежуток, который может вызвать отключение сервера.

Online ИБП полностью решает эту проблему, так как у него нет переключения в принципе. Инвертор работает постоянно, батареи подключены параллельно — никаких микропровалов.

Проблема №2. Аппроксимированная синусоида и ее влияние на оборудование

Когда Line-Interactive ИБП работает от сети, он передает на выход практически чистую синусоиду (с поправкой на качество вашей электросети). Но когда ИБП переходит на батареи, картина меняется.

Многие модели Line-Interactive ИБП (особенно бюджетные) генерируют аппроксимированную (ступенчатую) синусоиду при работе от батарей. Вместо плавной синусоидальной кривой вы получаете прямоугольные «ступеньки», которые приблизительно повторяют форму синуса.

Чем это плохо:

• Повышенный нагрев блоков питания. Блок питания рассчитан на работу с чистой синусоидой. Ступенчатый сигнал вызывает дополнительные гармонические искажения, которые приводят к нагреву входных цепей, фильтров и силовых транзисторов.
• Акустический шум. Вы можете услышать, как блок питания сервера начинает «гудеть» или «пищать» при работе от аппроксимированной синусоиды. Это звук от вибрации дросселей на высоких частотах гармоник.
• Ускоренный износ компонентов. Постоянный перегрев входных цепей сокращает срок службы конденсаторов и других элементов. Блок питания стоимостью 20-30 тысяч рублей выйдет из строя раньше времени.
• Некорректная работа чувствительной электроники. Некоторые серверные компоненты (например, системы мониторинга питания) могут некорректно интерпретировать параметры аппроксимированной синусоиды.

Online ИБП генерирует идеальную чистую синусоиду всегда — и при работе от сети, и при работе от батарей. Инвертор создает напряжение с минимальными гармоническими искажениями (THD < 3-5%), что абсолютно безопасно для любого оборудования.

Важная ремарка: существуют Line-Interactive ИБП с чистой синусоидой на выходе. Они дороже базовых моделей и частично решают проблему №2. Но проблема №1 (время переключения) остается. Для действительно критичной нагрузки это все равно компромисс.

Как рассчитать мощность ИБП для сервера и другого оборудования?

Итак, мы определились с типом — для сервера нужен Online ИБП. Теперь разберемся, как выбрать модель по мощности и другим параметрам.

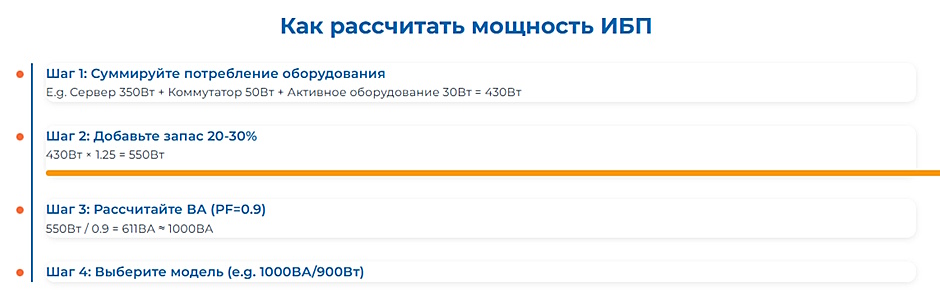

Шаг 1. Расчет необходимой мощности (ВА и Вт)

ИБП характеризуется двумя значениями мощности:

• Активная мощность в Ваттах (Вт) — это реальная потребляемая мощность оборудования.
• Полная мощность в Вольт-Амперах (ВА) — это произведение напряжения и тока без учета сдвига фаз.

Связь между ними определяется коэффициентом мощности (Power Factor, PF):

Для современных Online ИБП коэффициент мощности обычно составляет 0,9-1,0. Для Line-Interactive — 0,6-0,8.

Пошаговый расчет

1. Определите потребляемую мощность оборудования.

Посмотрите на шильдики или в документацию:

• Сервер Dell PowerEdge R650: 350 Вт при средней нагрузке
• Коммутатор Cisco: 50 Вт
• Патч-панель с активным оборудованием: 30 Вт

Суммарная нагрузка: 350 + 50 + 30 = 430 Вт

2. Добавьте запас мощности 20-30%.

Это необходимо для пиковых нагрузок (например, при одновременном старте всех дисков сервера) и для возможного расширения в будущем.

430 Вт × 1,25 = 537,5 Вт

Округляем до 550 Вт для удобства.

3. Рассчитайте полную мощность в ВА.

Для Online ИБП с PF = 0,9:

550 Вт / 0,9 = 611 ВА

Округляем до ближайшего стандартного значения — 1000 ВА (1 кВА).

Типичные модели: ИБП Online 1000 ВА обеспечат мощность 900 Вт, что дает запас для нашей нагрузки в 550 Вт.

Важно: всегда смотрите на оба параметра — ВА и Вт. Бывает, что ИБП на 1000 ВА имеет ограничение в 700 Вт из-за низкого PF. Для серверов с высоким коэффициентом мощности такой ИБП не подойдет — упретесь в ограничение по Вт раньше, чем по ВА.

Шаг 2. Время автономной работы: сколько нужно и как его увеличить?

Время автономной работы зависит от двух факторов:

• Емкости батарей в ИБП (измеряется в Ампер-часах, Ач)
• Реальной нагрузки на ИБП (в Ваттах)

Простая формула (приблизительная):

Для сервера обычно достаточно 5-10 минут автономной работы — этого хватает для корректного завершения всех процессов и выключения системы. Если в здании пропало электричество, сервер получит сигнал от ИБП (через USB или SNMP) и автоматически завершит работу без потери данных.

Если нужно больше времени:

Многие Online ИБП поддерживают подключение внешних батарейных модулей (EBM — External Battery Module). Один модуль может увеличить время работы в 2-4 раза. Например:

• Базовый ИБП 1000 ВА с встроенными батареями — 7 минут при нагрузке 500 Вт
• Тот же ИБП + один EBM — 25-30 минут

Это актуально для объектов без резервных генераторов, где важно обеспечить работу оборудования до приезда бригады или восстановления питания.

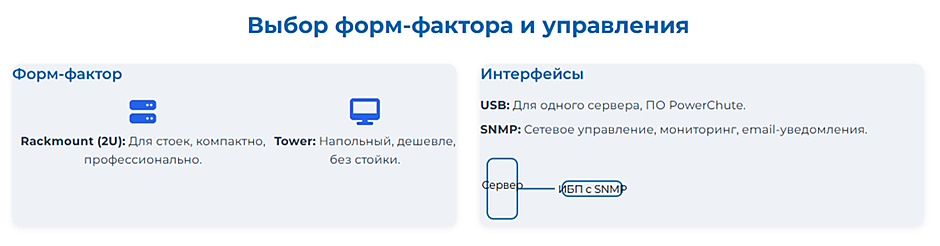

Шаг 3. Выбор форм-фактора — стоечный (Rackmount) или напольный (Tower)?

Форм-фактор определяется местом установки оборудования.

Rackmount (стоечный)

Разработаны для установки в стандартные 19-дюймовые серверные стойки. Высота измеряется в юнитах (U): 1U, 2U, 3U. Типичный Online ИБП на 1000-1500 ВА занимает 2U.

Преимущества:

• Компактное размещение в стойке вместе с серверами и коммутаторами
• Централизованное управление кабелями
• Профессиональный вид серверной комнаты

Недостатки:

• Требуется серверная стойка
• Обычно дороже башенных аналогов на 10-20%

Tower (напольный)

Отдельно стоящий корпус, похожий на системный блок большого размера.

Преимущества:

• Не требуется стойка
• Можно разместить под столом или в углу помещения
• Чуть дешевле Rackmount-аналогов

Недостатки:

• Занимает место на полу
• Менее удобная организация кабелей

Рекомендация: если у вас есть серверная стойка — выбирайте Rackmount. Если оборудование стоит отдельно или в небольшом офисе — Tower вполне подойдет.

Шаг 4. Интерфейсы управления и мониторинга (SNMP, USB)

Современный ИБП для серверной — это управляемое сетевое устройство. Важно, чтобы ИБП мог общаться с сервером и системой мониторинга.

• USB/COM-порт:

Базовый вариант для подключения ИБП к одному серверу. Через USB-кабель ИБП передает информацию о состоянии (напряжение сети, уровень заряда батарей, режим работы) специальному ПО на сервере.

При пропадании питания ИБП отправляет команду серверу на корректное завершение работы. Сервер автоматически сохраняет данные, останавливает службы и выключается. Это предотвращает повреждение файловых систем и потерю данных.

Популярное ПО: PowerChute (APC), PowerPanel (CyberPower), WinPower (для большинства китайских ИБП).

• SNMP-карта (сетевая карта управления):

Профессиональное решение для интеграции ИБП в корпоративную сеть. SNMP-карта устанавливается в слот ИБП и получает собственный IP-адрес в сети.

Возможности:

• Мониторинг параметров ИБП через SNMP (интеграция в Zabbix, PRTG, Nagios и другие системы мониторинга)
• Веб-интерфейс для управления ИБП через браузер
• Отправка email-уведомлений при событиях (переход на батареи, низкий заряд, перегрузка)
• Удаленное управление: включение/выключение розеток, перезагрузка оборудования
• Управление несколькими серверами одновременно (каждый сервер может опрашивать ИБП по сети)

Стоимость: SNMP-карта стоит 5 000-15 000 рублей в зависимости от производителя. Но для серьезной инфраструктуры это необходимость.

Рекомендация: для одного сервера достаточно USB-подключения. Для нескольких серверов или при наличии системы мониторинга — SNMP-карта обязательна.

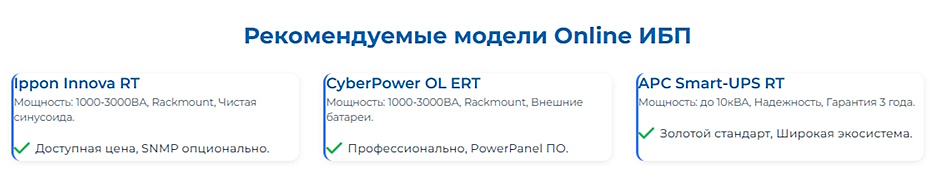

Примеры надежных Online ИБП для серверной

После всей теории перейдем к практике. Вот несколько проверенных моделей Online ИБП, которые мы рекомендуем для серверного оборудования.

Ippon Innova RT 1000 / 1500 / 3000 — надежные модели Rackmount

Российский бренд Ippon предлагает серию Online ИБП в стоечном исполнении с отличным соотношением цена/качество.

Ключевые характеристики:

• Топология: Online (VFI, двойное преобразование)
• Форм-фактор: Rackmount 2U
• Мощность: 1000 ВА (900 Вт), 1500 ВА (1350 Вт), 3000 ВА (2700 Вт)
• Время автономной работы: 5-10 минут при полной нагрузке
• Интерфейсы: USB, слот для SNMP-карты (опционально)
• Выходные розетки: 4-6 шт IEC C13
• Дисплей: ЖК-дисплей с полной информацией о статусе

Преимущества:

• Доступная цена для Online-топологии
• Чистая синусоида всегда
• Хорошая совместимость с любыми серверными блоками питания
• Наличие байпаса (если ИБП выходит из строя, нагрузка автоматически переключается напрямую на сеть)

Применение: серверы начального и среднего уровня, сетевое оборудование, системы хранения NAS.

CyberPower OL 1000/1500/2000/3000 ERT - профессиональная линейка

CyberPower — известный американский производитель с отличной репутацией в сегменте профессиональных ИБП.

Ключевые характеристики:

• Топология: Online (двойное преобразование)
• Форм-фактор: Rackmount 2U
• Мощность: от 1000 ВА до 3000 ВА
• Power Factor: 0.9 (высокий коэффициент мощности)
• Время переключения: 0 мс (по определению)
• Интерфейсы: USB, RS-232, слот для SNMP-карты
• Поддержка внешних батарейных модулей (EBM)

Особенности:

• Функция EPO (Emergency Power Off) для экстренного отключения
• LCD-дисплей с детальной информацией
• Горячая замена батарей (hot-swap) без отключения нагрузки
• ПО PowerPanel Business Edition в комплекте

Применение: серверы среднего и высокого уровня, ЦОД, критичные системы.

APC Smart-UPS RT — золотой стандарт отрасли

APC (Schneider Electric) — это №1 в мире ИБП для дата-центров и критичной инфраструктуры.

Ключевые характеристики:

• Топология: Online (VFI)
• Форм-фактор: Rackmount или Tower (в зависимости от модели)
• Мощность: от 1000 ВА до 10 000 ВА
• Надежность: MTBF (среднее время наработки на отказ) > 150 000 часов
• Интерфейсы: SmartSlot для сетевых карт управления, USB
• Гарантия: 3 года с возможностью продления

Преимущества:

• Легендарная надежность (многие устройства работают 10-15 лет без замены)
• Широкая экосистема аксессуаров (батарейные модули, SNMP-карты, температурные датчики)
• Профессиональное ПО PowerChute Network Shutdown для корректного завершения работы виртуальных машин

Применение: корпоративные серверы, ЦОД, банковские системы, медицинское оборудование.

Цена: выше, чем у Ippon и CyberPower на 30-50%, но репутация и надежность оправдывают разницу для критичных применений.

Подбор ИБП под конкретную конфигурацию

Менеджеры XCOM-SHOP помогут рассчитать точную конфигурацию ИБП для вашего оборудования, подберут модель с учетом бюджета и требований к времени автономной работы. Мы работаем с юридическими лицами: выставляем счета, обеспечиваем доставку и настройку ИБП на объекте.

FAQ. Ответы на частые вопросы

Что конкретно произойдет, если подключить современный сервер к Line-Interactive ИБП?

В лучшем случае — ничего, если электросеть стабильная и не будет серьезных колебаний. В худшем случае — внезапные перезагрузки сервера при малейших провалах напряжения из-за времени переключения ИБП на батареи. Серверный блок питания с APFC воспримет эти 4-10 миллисекунд как отключение питания и уйдет в защиту.

Кроме того, если ИБП генерирует аппроксимированную синусоиду при работе от батарей, блок питания сервера будет перегреваться, появится акустический шум, ускорится износ компонентов. В долгосрочной перспективе это сокращает срок службы дорогого оборудования.

Можно ли использовать дорогой Online ИБП для домашнего компьютера?

Да, можно. Online ИБП обеспечит максимальную защиту для любого оборудования. Но для домашнего ПК это избыточно и нецелесообразно по нескольким причинам:

• Высокая стоимость. Online ИБП на 1000 ВА стоит в 2-3 раза дороже Line-Interactive аналога.
• Большее энергопотребление. Инвертор работает постоянно, что создает дополнительные потери 5-10%. За год это выльется в лишние 200-500 рублей на электричество.
• Шум вентиляторов. Online ИБП постоянно вентилируется для охлаждения инвертора. Для серверной комнаты это нормально, для домашнего кабинета — раздражает.

Для домашнего ПК достаточно качественного Line-Interactive ИБП с чистой синусоидой на выходе (например, CyberPower Value Pro или APC Back-UPS Pro). Это обеспечит защиту от отключений при адекватной цене и низком уровне шума.

Чем «Online» отличается от «VFI»?

Ничем. VFI (Voltage and Frequency Independent — независимая от напряжения и частоты) — это официальное название топологии Online ИБП согласно международному стандарту классификации ИБП IEC 62040-3.

Термин «Online» является более распространенным маркетинговым названием для этой же технологии с двойным преобразованием. Производители используют оба термина как синонимы. Если видите в характеристиках ИБП обозначение «VFI» — это и есть Online.

Для справки, другие обозначения по IEC 62040-3:

• VFD (Voltage and Frequency Dependent) — это Off-Line ИБП
• VI (Voltage Independent) — это Line-Interactive ИБП

Вывод — для защиты серверов и критической нагрузки — только Online ИБП

Экономия на ИБП для сервера — это ложная экономия. Разница в цене между качественным Line-Interactive и Online ИБП составляет 5 000-15 000 рублей. Стоимость одного простоя сервера на несколько часов может обойтись компании в десятки и сотни тысяч рублей — это упущенная выгода, потеря клиентов, репутационные риски.

Потеря критичных данных из-за некорректного завершения работы при сбое питания вообще не поддается денежной оценке. Резервные копии спасают не всегда — последние изменения в базе данных, незафиксированные транзакции, поврежденные индексы могут потребовать многочасового восстановления и привести к частичной потере информации.

Online ИБП с топологией двойного преобразования — это не роскошь, а необходимая инвестиция в надежность и стабильность IT-инфраструктуры. Нулевое время переключения, идеальная чистая синусоида, полная изоляция от проблем электросети — это именно то, что нужно современным серверным блокам питания с Active PFC.

При выборе ИБП обращайте внимание не только на мощность в ВА, но и на активную мощность в Вт, форм-фактор (Rackmount или Tower), наличие интерфейсов управления (USB, SNMP), возможность подключения внешних батарейных модулей для увеличения времени автономной работы.

Наша рекомендация: для серверов и критичного сетевого оборудования выбирайте только Online ИБП от проверенных производителей — APC, CyberPower, Ippon. Для менее критичных задач (рабочие станции, офисная техника) подойдут качественные Line-Interactive модели с чистой синусоидой.

Получите консультацию по выбору ИБП для вашей серверной

Инженеры XCOM-SHOP помогут рассчитать необходимую мощность ИБП, подберут оптимальную модель с учетом вашего оборудования и бюджета, обеспечат доставку и профессиональную установку.

• Расчет конфигурации с учетом пиковых нагрузок
• Подбор внешних батарейных модулей для нужного времени автономной работы
• Настройка ПО для автоматического корректного завершения работы серверов
• Интеграция ИБП в систему мониторинга (SNMP, Zabbix, PRTG)

Работаем с юридическими лицами: выставление счетов, полный пакет документов, участие в тендерах, лизинговые схемы.
